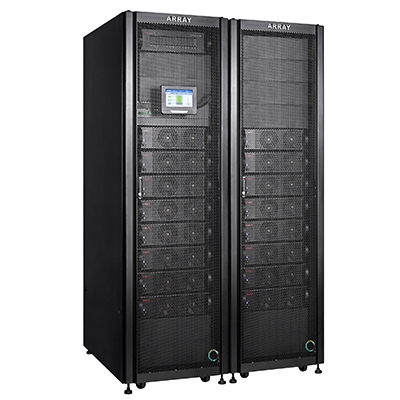

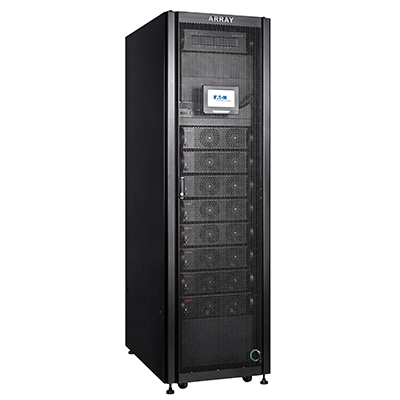

ARRAY 3A3 系列15KVA~150KVA

  山特3A3 UPS是新型的三进三出UPS,采用全数化控制技术,集中了当今电力电子和自动控制领域的技术成果,是UPS行业技术革命的一块里程碑。3A3 UPS的诞生给用电设备的供电方案带来了新的理念,使得用电设备的可用性得到突破性的提高。

咨询热线:028-85253205
 15928533383 / 13881865745

产品功能




  山特3A3 UPS采用抽屉式、高智能模块化设计,具有易插拔功能,不仅可以通过增减机柜内的模块来满足功率输出及可靠性要求,只要冗余允许还可以在线进行维护,实现零维修时间。3A3 UPS采用无线并联技术,降低了单点故障的概率,可靠性的设计臻于完美。3A3 UPS采用人性化的简易操作设计以及完备的远程监控功能,使用者可以简单明了地操作、管理UPS。3A3 UPS具备优异的电气性能,能为各种负载提供安全有效的电源保障。


  优异的电气性能


  输入谐波电流低: <5%


  输出电压精度高 :<2%


  过载能力强 :110~130%的负载可以过载10分钟,130~150%的负载可以过载1分钟


  充电电流大:4.5A(每个模块)


  支持变频模式 50Hz输入、60Hz输出 或 60Hz输入、50Hz输出




  全数字化控制


  3A3 UPS模块采用TI公司目前DSP做为中央控制器,其强大的运算能力可以将传统UPS中大部分由硬件完成的控制功能全部由软件替代实现,不仅可靠度和精确度大大提高,并且方便升级与维护。


  智能充电方式


  3A3 UPS采用了两段式三阶段充电方法,阶段大电流恒流充电,快速回充约90%的电量;第二阶段脉动充电,可以均化电池特性并将电池完全充饱;第三阶段恒压维持,保证电量不损失。这样可以很好的兼顾快速充电与延长电池使用寿命的目标,为用户节省电池开销。



  业界较高的功率密度


  3A3 UPS一个UPS模块体积为440×700×131mm(3U),一个标准2米高的UPS机柜多可以安装10个UPS模块,总容量达到150KVA,而且配电盘也含在其中,再配上与UPS机柜一般大小的电池柜,便可组成完整的UPS供电系统。由于UPS机柜和电池柜都采用标准机柜,与大多数机房的负载设备机柜一致,因此可以与负载并排放置而无需专用的UPS配电房,不仅美观而且能为客户大限度地节省安装空间。


  N+X无线并联冗余


  采用无线并联控制技术,相比于有线并联减少了单点故障点(稳态工作时即使并联通信线故障也能正常工作),更提高了可靠度。




  并机共用电池


  3A3 UPS采用了双电池输入结构和控制策略,并机系统完全共用同一组电池,大大节省了电池的开销。


  灵活的系统配置


  3A3 UPS采用模块化设计及易插拔功能,由UPS模块、通讯模块、配电盘以及部分选装件再加上机柜组成。UPS模块及通讯模块可在线更换而不影响其它部分的正常工作,新加入的模块不需要任何校准动作就可以加入系统,扩容和维护都非常方便。用户可以根据需要选择不同的模块数构造15KVA至120KVA之间某一个容量合适的UPS系统,配置非常灵活。对于将来的设备扩容,只需再插入几个UPS模块,就可以轻松完成。如果用户首次装机时将开关与电力线留下裕量,以后当负载量的增加时只要再购买UPS模块就可以将UPS的容量扩充,完全避免了传统UPS首次设备投资过大的缺点,真正做到了“边成长边投资”,为用户节省了宝贵的资金。




  优化的供电系统拓扑


  3A3 UPS融合集中式与分散式供电拓扑的优点,从设计上引入了区域供电的理念。如果在一个大的数据机房内分开几个区域,每个区域配置一套或两套(冗余备份)3A3 UPS供电系统,直接放置于该区域负载旁边,通过机柜上的配电盘进行供电。这样,每个区域内是集中供电、集中管理,而区域间是独立开的分散供电,布线也是独立的。3A3 UPS这种供电方式具备分散式的“配置灵活、允许逐步投资,不容易产生大面积瘫痪”的优点,也具备集中式的“易于管理”的优点。



  人性化的操作介面及完善的电源管理软件


  并机系统采用大屏幕中文LCD作为操作介面,操作和信息读取一目了然。搭配新版的监控软件WINPOWER2003,电源管理变得更加容易。如果选配WEBPOWER、SNMP卡,更能实现远程监控。






  极高的系统可用性


  如果UPS在冗余两个UPS模组以上,UPS的可用性可达99.999%以上,MTBF(平均无故障时间)长达1500万小时以上。


  较少的停机检修时间


  如果故障的UPS模块数少于等于冗余的UPS模块数,可以在不影响其它模块工作的情况下在线更换故障的UPS模块,这种情况下停机检修时间为零;如果故障的UPS模块数大于冗余的UPS模块数,由于是采用更换UPS模块的方式进行维护,所以停机检修时间不会超过5分钟。
